Применение озона в промышленности технического углерода: технический обзор

Введение

Технический углерод является одним из наиболее широко производимых промышленных материалов, служа важным пигментом и армирующим агентом в таких областях, как шины и резиновые изделия, полиграфические краски, покрытия, пластмассы и токопроводящие материалы.. Поскольку отрасли конечного потребления предъявляют всё более специализированные требования к эксплуатационным характеристикам — лучшей диспергируемости, улучшенной изоляции, повышенным механическим свойствам и сниженной токсичности — модификация поверхности технического углерода стала необходимой.…

Среди различных доступных методов окисления,озоновое окислениестало технологией выбора для промышленной модификации поверхности технического углерода. В данной статье представлен всесторонний обзор применения озона в промышленности технического углерода, охватывающий основные принципы, преимущества процесса, ключевое оборудование (с особым акцентом на генераторы озона), критические параметры процесса и реальные промышленные внедрения.

Почему озон? Наука, стоящая за окислением технического углерода

Задача по химии поверхности

Исходная техническая сажа по своей природе олеофильна (маслолюбива) из-за своей графитовой неполярной структуры поверхности. Эта характеристика затрудняет её диспергирование в полярных растворителях или водных системах, что приводит к агломерации, чёрным точкам и неравномерному распределению цвета в конечных продуктах. Кроме того, частицы сырой технической сажи часто содержат полициклические ароматические углеводороды (ПАУ), образующиеся в результате неполного сгорания при производстве, что создаёт потенциальные риски для здоровья и безопасности…

Решение с помощью озона

Озон (O₃) — один из самых мощных доступных в продаже окислителей. При воздействии озона на техническую сажу реакция окисления вводит кислородсодержащие функциональные группы— такие как карбоксильные (-COOH), гидроксильные (-OH), карбонильные (C=O) и лактонные группы — на поверхность технической сажи. Это преобразование химии поверхности обеспечивает множество эксплуатационных преимуществ:

• Улучшенная диспергируемость: Введение полярных функциональных групп делает технический углерод гидрофильный, что обеспечивает более быстрое и равномерное диспергирование в водных и полярных растворителях

• Сниженная токсичность: Процесс окисления разлагает и удаляет поверхностно-связанные ПАУ, что позволяет получить более чистый и безопасный технический углерод для применения в контакте с потребителем

• Превосходные реологические характеристики: Озонированные технические углероды демонстрируют улучшенные «текучие» свойства в составах чернил и покрытий

• Лучшая изоляция: Модифицированные технические углероды с повышенной плотностью функциональных групп обладают улучшенными электроизоляционными свойствами

Озон в сравнении с альтернативными методами окисления

По сравнению с традиционными методами, такими как обработка азотной кислотой или высокотемпературное окисление на воздухе, озон имеет явные преимущества: он окисляет при более низких температурах (снижая риски безопасности), устраняет проблемы коррозии, связанные с кислотными установками, и не создает опасных отходов — избыточный озон автоматически разлагается на кислород при контакте с водой. Также было показано, что обработка озоном обеспечивает наибольшее увеличение полярности поверхности среди распространенных окислителей…

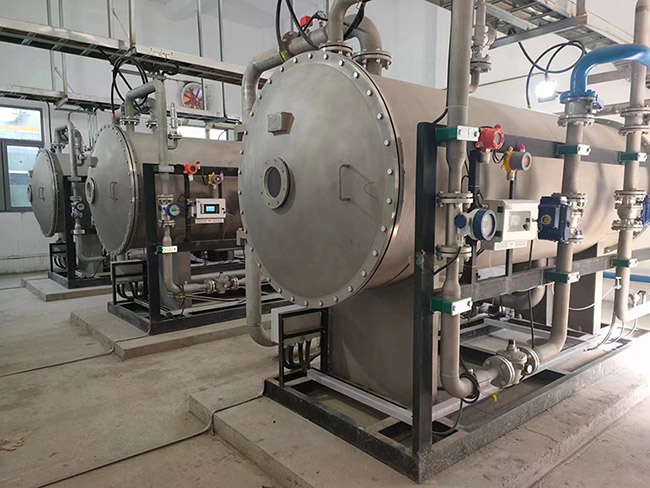

Сердце системы: генераторы озона

На любом предприятии по окислению технического углерода генератор озонаявляется ключевой обеспечивающей технологией. Озон не хранится и не транспортируется; он генерируется на местеи немедленно потребляется в реакторе окисления. Генератор преобразует кислород (из воздуха или очищенного кислорода) в озон с помощью электрического разряда — обычно коронного разряда или диэлектрического барьерного разряда при напряжении, достигающем 10 кВ и выше…

Основы работы генератора озона

Основной принцип генерации озона заключается в пропускании высушенного кислородсодержащего газа через электрическое поле высокого напряжения. Электрический разряд диссоциирует молекулы кислорода (O₂) на атомы кислорода, которые затем рекомбинируют с молекулами O₂ с образованием озона (O₃). Ключевые параметры производительности включают:

• Скорость производства озона: Обычно варьируется от граммов в час в лабораторных системах до десятков килограммов в час в промышленных установках

• Концентрация озона: Может варьироваться от 1 до 300 г/м³ в зависимости от конструкции генератора и подаваемого газа

• Подаваемый газ: Воздух обычно даёт более низкие концентрации озона (например, ~12 г/ч при 16 кВ), тогда как очищенный кислород может обеспечить значительно более высокую производительность (например, ~25 г/ч при тех же условиях)

Концепция «трёхступенчатого генератора озона»

Современные промышленные системы генерации озона для окисления технического углерода часто используют трёхступенчатую конфигурациюдля достижения оптимальной производительности, надежности и эффективности:

Этап 1 – Подготовка сырьевого газаАтмосферный воздух фильтруется, осушается (до точки росы ниже -40°C) и сжимается до требуемого давления. Удаление влаги критически важно, так как водяной пар значительно снижает эффективность генерации озона и может повредить диэлектрические материалы генератора.

Этап 2 – Генерация озонаПодготовленный газ проходит через одну или несколько генераторных ячеек, где высоковольтный разряд преобразует часть кислорода в озон. Генератор работает с точно контролируемыми напряжением, частотой и охлаждением для поддержания стабильного выхода озона. Типичные рабочие параметры включают напряжение генератора около 16 кВ и потребность в охлаждающей воде примерно 40 л/ч при 15°C.…

Этап 3 – Подача и распределение озонаОбогащённый озоном газовый поток транспортируется к окислительному реактору через коррозионностойкие трубопроводы. Системы контроля концентрации и регулирования расхода обеспечивают подачу правильной дозы озона в зону реакции. Трёхступенчатый подход обеспечиваетнепрерывную, стабильную подачу озонанеобходим для крупномасштабного окисления технического углерода…

Эта трёхступенчатая архитектура — подготовка, генерация, подача — обеспечивает эксплуатационную надёжность и контроль процесса, необходимые для промышленного окисления технического углерода, где производство обычно работает внепрерывном режиме…

Технологии реакторов окисления

Генератор озона подаёт окислитель, нореакторопределяет эффективность и равномерность процесса окисления. В промышленности технического углерода используются две основные конфигурации реакторов:

Реакторы с неподвижным слоем (статические)

При работе с неподвижным слоем технический углерод загружается в реакторный сосуд, подаётся озон, и материал перемешивается или встряхивается в течение периода реакции. Этот подход подходит дляменьших объёмов производстваили приложения, требующиеточного контроля качества. Реакция обычно проводится при комнатной температуре, время реакции составляет от 60 до 90 минут для полного окисления в оптимизированных условиях…

Реакторы с псевдоожиженным слоем (динамические)

Длякрупномасштабное, непрерывное промышленное производство, псевдоожиженные реакторы являются предпочтительной технологией. В этой конфигурации:

• Частицы технического углерода непрерывно подаются в реактор

• Газовый поток, содержащий озон, поступает снизу через газораспределительную плиту

• Газовый поток поддерживает частицы технического углерода в псевдоожиженном состоянии

• Тесный контакт газа с твердым веществом обеспечивает быстрое и равномерное окисление

Типичный псевдоожиженный реактор для окисления технического углерода имеет внутренний диаметр около 100 мм и высоту 1500 мм. Исследования показали, что сверхтонкий технический углерод может равномерно псевдоожижаться с устойчивым перепадом давления в слое и непрерывным потоком на дне реактора. Реакцию можно эффективно проводить прикомнатная температура, при этом значения pH продукта достигают ниже 3,5 в соответствующих условиях…

Метод с псевдоожиженным слоем был успешно масштабирован до 400 тонн в год в полупромышленном непрерывном производстве и 1000 тонн в год на коммерческих предприятиях…

Параметры управления процессом

Успешное озоновое окисление зависит от точного контроля нескольких взаимозависимых параметров:

Концентрация озона и дозировка

Концентрация озона в реакционной камере обычно составляет от 0,5 до 20 мас.%, при этом наиболее распространена концентрация от 0,5 до 5 мас.%. Требуемая концентрация озона определяется целевой степенью окисления, обычно измеряемой как содержание летучих веществ при 950 °C, которое для большинства применений должно составлять от 1 до 25 мас.%…

Дозировка озона рассчитывается на основе скорости подачи технического углерода. Для желаемой степени окисления расход озона может составлять от 100 до 50 000 г/ч. Концентрация должна быть максимальной на входах озона, снижаясь к выходу из реактора по мере потребления озона в реакции окисления…

Температура реакции

Хотя окисление озоном эффективно протекает при комнатной температуре, контроль температуры необходим, поскольку реакция являетсяэкзотермической(выделяет тепло)Повышенные температуры ускоряют как желаемую реакцию окисления, так и нежелательное разложение озона обратно в кислород. Оптимальный температурный диапазон уравновешивает скорость реакции и стабильность озона…

Время реакции

Степень окисления пропорциональна времени реакции — более длительный контакт даёт более высокую степень окисления. Однако после определённого момента дальнейшего улучшения таких свойств, как характеристики текучести, не наблюдается. На практике время реакции оптимизируется для достижения целевых свойств (значение pH, содержание летучих веществ) эффективно…

Мониторинг и управление в реальном времени

Промышленные системы используют онлайн-мониторинг критических параметров для поддержания стабильности продукта:

• значение pH обработанного технического углерода служит ключевым показателем степени окисления

• Содержание летучих веществ при 950°C даёт прямую меру поверхностной функционализации

• Концентрация озона, скорость потока газа и температура непрерывно контролируются и корректируются

Промышленные применения и тематические исследования

Серия EREBOS от Continental Carbon

Компания Continental Carbon разработала запатентованную технологию «Постмодификация углеродных материалов озоном», получив патент на изобретение для этой инновации. Полученнаясерия EREBOSтехнического углерода предлагает четыре ключевых преимущества:

1. Лучшая диспергируемость: более быстрое и равномерное распределение в чернилах и покрытиях, обеспечивающее превосходные цветовые эффекты и светоблокирующие свойства

2. Нетоксичность и безопасность: идеально подходит для 3C-продуктов бытовой электроники, требующих длительного контакта с человеком

3. Лучшая изоляцияУлучшенные функциональные группы повышают изоляционные свойства для высокотехнологичных электронных применений

4. Устойчивое производство: Процесс модификации на основе озона не создаёт отходов кислот или выбросов, поддерживая зелёное производство

Промышленные внедрения

В Китае несколько установок постобработки технического углерода внедрили технологию озонового окисления. Один заметный проект включает3 000 тонн в годустановка постобработки технического углерода с использованием озонаторов, трубчатых реакторов и классификационных мельниц. Непрерывный процесс в псевдоожиженном слое стал отраслевым стандартом для крупносерийного производства…

Исследования и разработки

Академические исследования продолжают углублять понимание взаимодействия озона с техническим углеродом. Исследования с использованием рентгеновской фотоэлектронной спектроскопии (XPS) и измерений краевого угла смачивания показали, что увеличение концентрации озона ускоряет скорость введения кислородсодержащих функциональных групп и повышает поверхностную свободную энергию. Реакция между озоном и техническим углеродом включает два основных механизма: поверхностную газификацию до CO₂ и функционализацию кислородсодержащими химическими группами, преимущественно карбоксильными группами…

Преимущества озонового окисления для производства технического углерода

Технические преимущества

• Быстрая кинетика реакции: Реакция озона с техническим углеродом протекает очень быстро, сокращая время обработки

• Точное, контролируемое окислениеПараметры процесса можно точно настраивать для достижения конкретных характеристик продукта

• Равномерная обработкаРеакторы с псевдоожиженным слоем обеспечивают стабильное качество продукта от партии к партии

• Работа при комнатной температуреУстраняет риски, связанные с высокотемпературной безопасностью

Экологические преимущества

• Отсутствие кислых сточных водУстраняет проблемы утилизации опасных отходов, связанные с обработкой азотной кислотой

• Озон разлагается до кислородаИзбыточный озон разлагается естественным образом, не оставляя стойких загрязнителей

• Снижение энергопотребленияРабота при температуре окружающей среды снижает потребность в энергии по сравнению с термическим окислением

Экономические преимущества

• Снижение коррозии: Озон гораздо менее коррозионно-активен, чем кислоты, что продлевает срок службы оборудования и снижает затраты на техническое обслуживание

• Упрощённое получение разрешений: Более чистая технология процесса сталкивается с меньшим количеством регуляторных барьеров

• Премиальное позиционирование продукта: Технический углерод, обработанный озоном, пользуется более высокими ценами в специализированных областях применения

Заключение

Окисление озоном представляет собой зрелую, коммерчески проверенную технологиюдля модификации поверхности технического углерода, предлагая оптимальное сочетание повышения производительности, экологической устойчивости и эксплуатационной эффективности. Технология была принята ведущими мировыми производителями технического углерода и продолжает расширяться в новые области применения.

Ключ к успешной реализации заключается в интеграции трёх основных элементов:

1. Надёжная генерация озона— обычно достигается с помощью трёхступенчатых систем, обеспечивающих стабильную и непрерывную подачу озона

2. Эффективная конструкция реактора— реакторы с псевдоожиженным слоем, обеспечивающие равномерную крупномасштабную непрерывную обработку

3. Точный контроль процесса— мониторинг и регулировка в реальном времени концентрации озона, температуры и времени реакции

По мере развития материаловедения и роста спроса на всё более специализированные марки технического углерода — для химических волокон, красителей, покрытий, печатных красок, проводящих материалов и других областей—озоновая технология окисления будет играть всё более важную роль в создании следующего поколения высокоэффективных продуктов технического углерода…

Для производителей технического углерода, рассматривающих расширение мощностей или модернизацию линейки продуктов, окисление на основе озона предлагает перспективный путь к улучшению характеристик продукции, снижению воздействия на окружающую среду и сохранению конкурентных преимуществ на мировом рынке.
